• 엘리바이저는
  WAS, DB를 대상으로 다양한 성능 데이터를 수집하여 실시간 모니터링, 장애 사전 감지 및 제어, WAS - DB 연계분석, 통계 및 성능 분석, 구성 정보관리 자동화, 실시간 점검 및 통보 등의 기능을 제공하는 통합 성능 관리(APM) 솔루션입니다.

• 단일 화면 토폴로지 통합 관리, Hang 장애 사전 감지, 서비스 관점의 연계 정보 자동관리, 운영 관리 자동화, 접근제어 및 보안 감사 등의 특화된 기능을 제공하며, Elevisor를 적용하면 모니터링 화면을 보지 않아도 시스템의 이상 유무를 운영자가 느낄 수 있습니다.

특징

• 2EE 표준을 준수하는 모든 WAS 지원 50개 이상의 컨테이너의 독립적 모니터링
• WAS-DB 연계 분석
• 자동 서비스/스레드 덤프
• JDBC Wrapping 기술 배제 대상 시스템의 부하 최소화

구성

• Elevisor for J2EE Agent

  WAS Container에 Agent를 설치하여 WAS에 Plug-in된 상태로 동작하며 각종 성능 데이터를 수집하여 실시간으로 Elevisor Server로 전송하는 기능을 수행합니다.

• Elevisor Server

  Agent로부터 전송된 성능 데이터를 가공 후 레포지토리 DB에 저장되며, 최근 30분 데이터는 실시간 모니터링용으로 서비스됩니다.

• Console Layer

  JRE1.5 이상의 플러그인이 설치된 웹 환경이라면 일체의 Active-X 등의 설치 없이 쉽게 사용이 가능합니다.

주요기능

• IaaS(Infrastructure as a Service) 서비스

  단일 컨테이너 대시보드

  • 하나의 WAS 컨테이너에 대하여 집중적으로 모니터링할 수 있는 기능을 사용할 수 있습니다.
  • 부하량 및 처리량 추이 차트를 활용하여 서비스 추이 분석이 가능합니다.


• 그룹 대시보드

  • 하나의 WAS 컨테이너에 대하여 집중적으로 모니터링할 수 있는 기능을 사용할 수 있습니다.
  • 그룹 내의 컨테이너별 부하량 및 처리량 비교가 모니터링이 가능합니다.

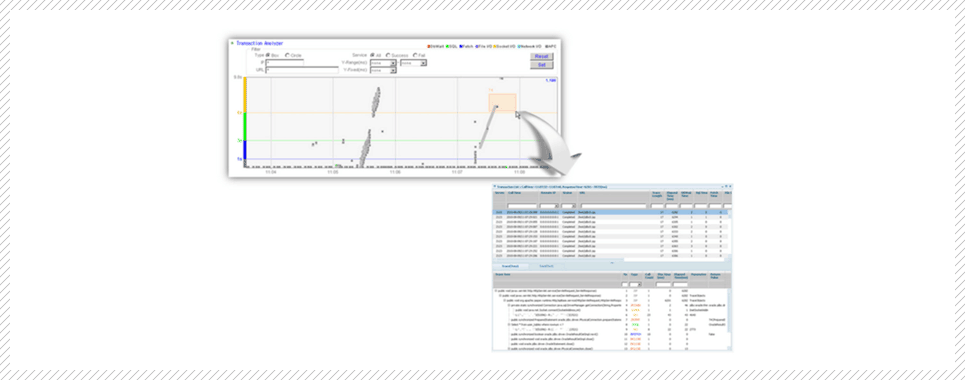

• 트랜잭션 분석기(TransactionAnalyzer)를 통한 분석

  • 트랜잭션 분석기는 처리 완료된 트랜잭션에 대하여 분포도로 나타냅니다.( X축 : 시간, Y 축 : 응답시간 )
  • 이를 통하여 전반적인 서비스 현황을 파악할 수 있으며 문제 있는 트랜잭션은 드래그하여 세부 트레이스 정보를 확인할 수 있습니다.


• 분석 과정

  • 트랜잭션 분석기 상에 나타난 분석 대상 영역 선택
  • 선택 영역에 대한 트랜잭션 리스트 확인
  • 분석 대상 URL 선택
  • 선택 URL에 대한 세부 트레이스 정보 확인 및 성능 저하 구간 확인
  • 성능 저하 구간에 대한 세부 내용 확인


• 장애 감지 및 제어

  비정상 스레드(서비스)제어

  • 스레드 제어 화면에는 해당 스레드 정보를 포함하여 수행 중인 트레이스 정보까지 확인이 가능하며 필요에 따라서는 해당 스레드에 Interrupt나 Stop Signal을 전송하여 실행을 중단 시킬 수 있습니다.

• 서비스/스레드 덤프 자동 생성 및 분석

  • Active Service 개수와 지속시간이 임계치를 초과할 경우 Service Dump와 Thread Dump( JDK 1.5 이상)를 자동으로 기록하게 되며 Elevisor 콘솔에서 이를 확인하여 해당 시점의 문제점을 파악할 수 있습니다.

• Application 통계 분석

  애플리케이션 성능에 대한 각종 항목을 시간별, 일별, 월별로 조회하여 리스트 형태로 제공합니다.

  URL 통계 분석

  • URL 응답시간에 대한 Top-N 리스트를 조회하여 악성 URL 리스트를 확인할 수 있습니다.
  • 특히 그룹 통계 조회가 가능하기 때문에 원클릭으로 그룹 내의 악성 URL 식별이 용이합니다.

• Exception / Error 통계 분석

  • Exception 및 Error 발생 건에 대하여 건수별 Top-N 리스트를 조회하여 확인할 수 있습니다.

• SQL 통계 분석

  • SQL 응답시간에 대한 Top-N 리스트를 조회하여 악성 SQL 리스트를 확인할 수 있습니다.
  • 특히 그룹 통계 조회가 가능하기 때문에 원클릭으로 그룹 내의 악성 SQL 식별이 용이합니다.

• JDBC Leak 분석

  • JDBC Leak 발생건수에 대한 Top-N 리스트를 조회하여 리스트를 확인할 수 있습니다.

• 연계 분석

  실시간 WAS to DB 연계 분석

  • Active Service 리스트에서 응답시간이 오래 걸리는 SQL에 대하여 URL을 클릭하여 수행 중인 서비스의 Trace 정보를 실시간으로 확인합니다.
  • 수행 중인 SQL을 클릭하면 해당 SQL에 대한 DB 세션 정보와 연계 분석이 가능합니다.


• 실시간 DB to WAS 연계 분석

  • Active Session 리스트에서 "Appinfo"를 클릭하면 해당 SQL을 수행 중인 WAS의 URL 및 스레드 정보와 트레이스 정보를 실시간으로 확인할 수 있습니다.


• 쌍방향사후연계분석

  • SQL을 수행한 URL 상세 정보
  • 트레이스 상세 정보
  • SQL에 대한 상세 정보
